Technické informace o garáži

Technické provedení garáže

Pultové střechy

Nezateplená montovaná garáž

  1. Okapový systém PVC
  2. Atika
  3. Trapézová střešní krytina
  4. Horní čelo
  5. Nosníky
  6. Samonosná stěna s žebrováním
  7. Omítka
  8. Boční čelo

Zateplená montovaná garáž

  1. Okapový systém PVC
  2. Atika
  3. Trapézová střešní krytina
  4. THP izolační panel
  5. Nosníky
  6. Horní čelo
  7. Samonosná THP stěna
  8. Omítka
  9. Boční čelo

Sedlové střechy

Nezateplená montovaná garáž

  1. Okapový systém PVC
  2. Atika
  3. Střešní krytina „plechové tašky“
  4. Podkladová střešní krytina
  5. Sedlový nosník
  6. Horní čelo
  7. Samonosná stěna s žebrováním
  8. Omítka
  9. Boční čelo

Zateplená montovaná garáž

  1. Okapový systém PVC
  2. Atika
  3. Střešní krytina „plechové tašky“
  4. Podkladová střešní krytina
  5. Sedlový nosník
  6. Horní čelo
  7. Samonosná THP stěna
  8. Omítka
  9. Boční čelo
  10. THP izolační panel

Kotvení, spoje, vrstvy materiálů

Jednotlivé díly a jejich konstrukční řešení

Atika

  1. Pohledový PVC povrch
  2. Žárově zinkovaný ocelový profil
  3. Vnitřní antikorozní nátěr“

Střešní krytina

  1. Vrchní barva dle RAL
  2. Žárově zinkovaný trapézový plech profilu T18
  3. Antikondenzační povrch DRIPSTOP (příplatková úprava)

V každé kalkulaci, a tedy konfiguraci, je vždy trapézová střešní krytina, v případě pultových střech, nebo plechové tašky, v případě sedlových střech, součásti ceny a za výběr barvy již nepřiplácíte.

Standardní nosnost střechy je 125 kg/m2. V případě potřeby zvýšení nosnosti je možné, za příplatek v důsledku konstrukčních změn, navýšení až na 300 kg/m2.

Zde naleznete více informací o střešní krytině a řešení střech.

Uchycení střešní krytiny a atiky

  1. Krytina je uchycena k nosníkům pomocí samořezných TEX vrutů
  2. Atika je přichycena ke střešní krytině a stěnám pomocí TEX vrutů
  3. Přesah atiky přes stěnu je do 15 mm

Okapový systém

  1. PVC materiál v barvě RAL

Umístění a uchycení okapového systému

  1. Okapový systém je skrytý pod střešní atikou na spádové straně střechy
  2. Uchycení je ke stěně stavby pomocí samořezných TEX vrutů
  3. Svodová trubka PVC v RAL barvě

Stěna nezateplených staveb

  1. Švýcarská omítka firmy KABE
  2. Žárově zinkovaný ocelový profil
  3. Vnitřní stříkaná interiérová jemnozrnná bílá barva
  4. Žebrování tvořící konstrukční zpevnění ocelové samonosné stěny

Stěna THP zateplených staveb

  1. Švýcarská omítka firmy KABE
  2. Žárově zinkovaný ocelový profil
  3. Izolační jádro z PUR pěny
  4. Vnitřní lakovaný povrch bílé barvy

Nosníky pultových střech

  1. Žárově zinkovaný ocelový profil C tloušťky 2 mm

Nosník, používaný pro stavby s nižší zátěží, je vyroben z žárově zinkované oceli a má tvar písmene C s tloušťkou 2 mm. Pokud je potřeba odolávat většímu zatížení, jako například kvůli požadavkům klienta nebo vzhledem k velikosti stavby, používáme dva zrcadlově spojené profily tvaru C, které poskytují vyšší pevnost a odolnost nosníku.

Na našem schématu můžete vidět zrcadlově spojenou konstrukci nosníku. Tento typ nosníku je ideální pro stavby, kde je požadována vyšší pevnost a stabilita, a přitom je zachována ekonomičnost konstrukce.

Nosníky sedlových střech

  1. Žárově zinkovaný ocelový profil C tloušťky 2 mm

Celý nosník má trojúhelníkový tvar a rozložení profilů je navrženo s ohledem na statiku stavby. Každý prvek nosníku je přesně umístěn. Spoje jsou pomocí šroubů, aby byla zajištěna stabilita a pevnost nosné konstrukce.

Naše sedlové střechy jsou navrženy s důrazem na kvalitu a bezpečnost, a proto používáme pouze nejkvalitnější materiály a nejmodernější technologie. Výběr materiálu a konstrukční provedení jsou klíčové pro zajištění dlouhodobého a spolehlivého provozu střechy.

V našem schématu můžete vidět přesné rozložení prvků nosníku a jejich umístění.

Spád pultové střechy

  1. Přichycení nosníku L profilem. V případě potřeby zesílení jsou používány zesílené profily
  2. Horní čelo

Na tomto schématu je zobrazena pultová střecha s výše položeným horním čelem a sestupně uloženými nosníky, které umožňují vytvoření spádu směrem k zadní stěně. Tento spád umožňuje odvádět srážkovou vodu a zajišťuje lepší odvod vlhkosti z povrchu střechy. Vzhledem k tomu, že horní čelo střechy je položeno výše než zadní část, srážková voda stéká dolů směrem k zadní stěně a odtud dále do odtokového systému.

Horní čelo

  1. Pozinkovaný ocelový profil povrchovou úpravou shodnou se stěnami

Pomyslná linie, která spojuje horní část garáže s jejími bočními stranami, tvoří konstrukční rám, do kterého se dají namontovat garážová vrata.

Bočnice

  1. Pozinkovaný ocelový profil povrchovou úpravou shodnou se stěnami

Bočnice jsou zpevněné profilované úzké stěny garáže, které se nacházejí na bocích, vlevo a vpravo od garážových vrat. Společně s horním čelem tvoří rám pro garážová vrata.

Ještě více detailů

Řešení spojů a kotvení

Spoj bočnice a čela

Bočnice jsou spojené s horním čelem pomocí šroubových spojů. Tato konstrukce poskytuje pevnost a stabilitu a zároveň umožňuje snadnou instalaci. Atika, která přesahuje nemusí šroubové spoje a překrýt. Na místě je možné ponechat spoje přiznané, nebo pomocí montážní sady překrýt stejnobarevnou omítkou.

Bočnice společně s horním čelem tvoří vyztužený konstrukční rám pro osazení garážovými vraty.

Jsme jediní, kdo tuto část garáže, která tvoří společně s vraty jednu celou stěnu garáže, vyrábíme kompletně zateplenou již jako standard.

Kotvení bočnice a spoj se stěnou

  1. Ocelová kotva do betonu
  2. Vratový šroub

Bočnice je kotvena ocelovými kotvami k podkladu a spojení se stěnou je zajištěno vratovými šrouby. Další variantou spoje s podkladem může být závitová tyč v chemické kotvě.

Spojení a kotvení kolmých stěn

  1. Rohový ocelový profil
  2. Vratové šrouby
  3. Ocelová kotva

Pro spojení kolmých stěn se využívají vratové šrouby a rohové ocelové profily. Tyto profily zajišťují přesné a pevné pravoúhlé spojení mezi stěnami. V dolní části je rohový profil kotven ocelovou kotvou do podkladu, aby se zajišťovala stabilita celé konstrukce.

Spojení a kotvení podélných stěn

  1. Ocelový U profil
  2. Vratové šrouby
  3. Ocelový L profil

Konstrukce stěn je důležitým faktorem při stavbě budovy. Spojující prvky, jako jsou vratové šrouby a ocelové profily, jsou klíčové pro zajištění pevnosti a stability celé konstrukce. V tomto případě jsou podélné stěny spojeny pomocí vratových šroubů, což umožňuje rychlé a snadné spojení bez nutnosti použití speciálního nářadí. Celkově lze říci, že spojení podélných stěn pomocí vratových šroubů a ocelových profilů je efektivní a spolehlivé řešení, které přináší mnoho výhod.

detail spoje steny u profilem

Ocelový U profil

Horní ocelový profil ve tvaru U zajišťuje spojení stěn, ale také slouží jako konstrukční vystužení, které zvyšuje celkovou pevnost stěn.
detail spoje steny vratovym sroubem

Vratové šrouby

Díky použití vratových šroubů a ocelových profilů jsou stěny pevné a stabilní, což je důležité pro celkovou bezpečnost a odolnost budovy. Tento typ spojování je také velmi rychlý a snadný k instalaci, což znamená, že se stavba dokáže rychle postavit a může být rychle dokončena.
detail spoje l profilem a kotveni steny montovane stavby

Ocelový L profil

Spodní profil ve tvaru L je ukotven ocelovou kotvou do podkladu a zároveň slouží k propojení stěn a zpevnění celé konstrukce. Tento typ spojování je velmi efektivní a umožňuje vytvoření pevné a stabilní konstrukce.

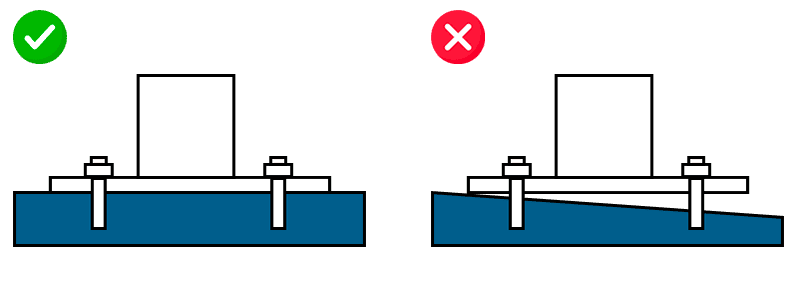

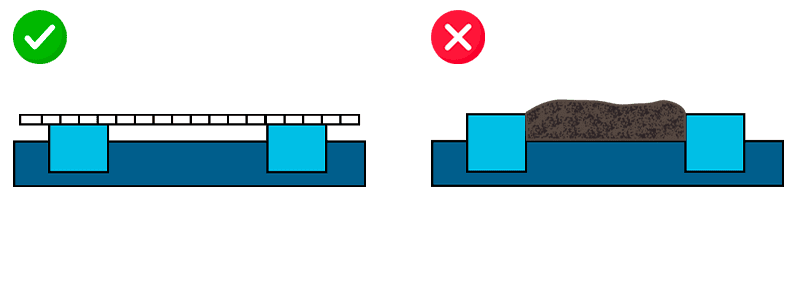

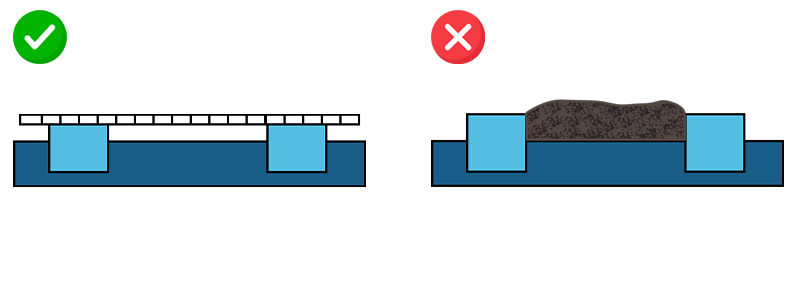

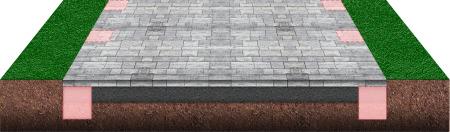

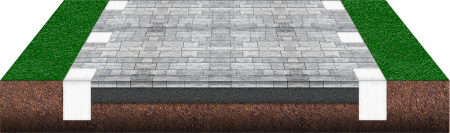

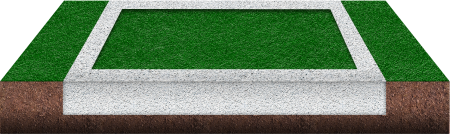

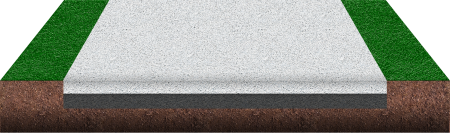

Uložení stěny na podklad

  1. Nerovnost podkladu

Nerovnosti v podkladu jsou přirozeným jevem, který může nastat na připravených základech garáže. Tyto nerovnosti však mohou vytvořit více či méně viditelnou mezeru mezi stěnou a podkladem, a nelze tak zajistit, aby stavba byla naprosto vodotěsná.

Stěny samy o sobě jsou konstruovány z pevných ocelových profilů, což znamená, že na místě nelze provádět žádné úpravy na spodních částech konstrukce. Tyto profily jsou perfektně rovné a pevné, což je nezbytné pro stabilitu celé stavby.

Na téma jak utěsnit garáž nebo zahradní domeček jsme zpracovali samostatné téma.

Umístění doplňků

Uchycení dveří, oken a světlíku

Doplňky ve stěně

  1. Ocelový rám se samořeznými vruty TEX

V místech, kde mají být umístěny dveře, okno, nebo světlík, je vytvořen zesílený rám ve stěně. Dveře mají vlastní rám, stejně tak jako okno a světlík, které jsou pak vloženy do připraveného rámu ve stěně. K propojení rámu vybraného doplňku s rámem ve stěně jsou použity samořezné vruty typu TEX, které zajistí pevné spojení mezi rámy. Spoje mezi rámy jsou vytvořeny pomocí samořezných vrutů typu TEX, což zajišťuje pevnost a spolehlivost celé konstrukce.

osazeni nezateplenych dveri v montovane stavbe

Osazení nezateplených dveří

osazeni svetliku v montovane stavbe

Osazení světlíku

osazeni zateplenych dveri v montovane stavbe

Osazení zateplených dveří
